Проектом предусмотрено реконструкция существующего производственного здания в г.Сасово под цендр обработки данных Яндекс. Внутри существующего здания возводится ряд типовых кластеров высотой 19 метров с выбросом горячего воздуха от оборудования через существующие зенитные фонари в кровле. Кластеры многоэтажные и соединяются между собой поэтажными мостиками с лестницами.

При разработке архитектурной концепции объекта учитывались требования к микроклимату помещений, удобству обслуживания установленного как технологического оборудования , так и серверного оборудования.

Условно здание типового кластера можно разделить на несколько функциональных объемов:

• Помещение серверов с разделением объемов потока воздуха на  « горячие » и  « холодные » коридоры ;
• Помещения электрощитовой, расположенной с торца серверного помещения ;
• Бассейн холодного воздуха;
• Бассейн горячего воздуха;
• -Открытый технический этаж, с расположенным на нем приточно-вытяжным оборудованием и системой вентиляционных коридоров и шахт, обеспечивающих подачу холодного воздуха в помещения типового кластера и выброс горячего воздуха в окружающую среду и внешний объем существующего здания.

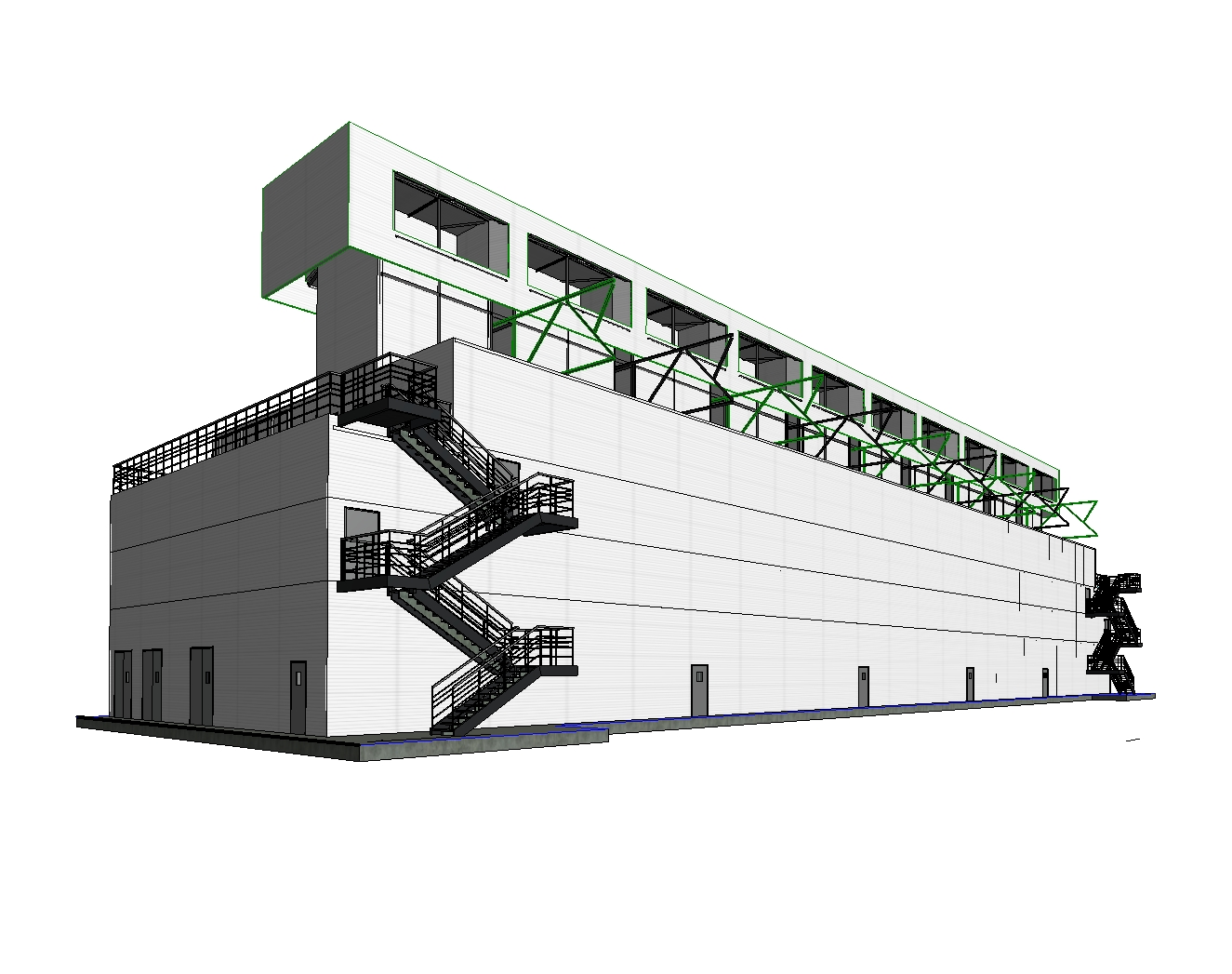

Здание в плане представляет собой прямоугольник длиной в осях  64,84 м , глубиной в осях  18,55 м.  Полная высота объекта ( шахта воздуховодов ) составляет  19,0 м .  Сетка колонн  ( стоек ) этажерки принята исходя из особенностей размещения серверных стоек .

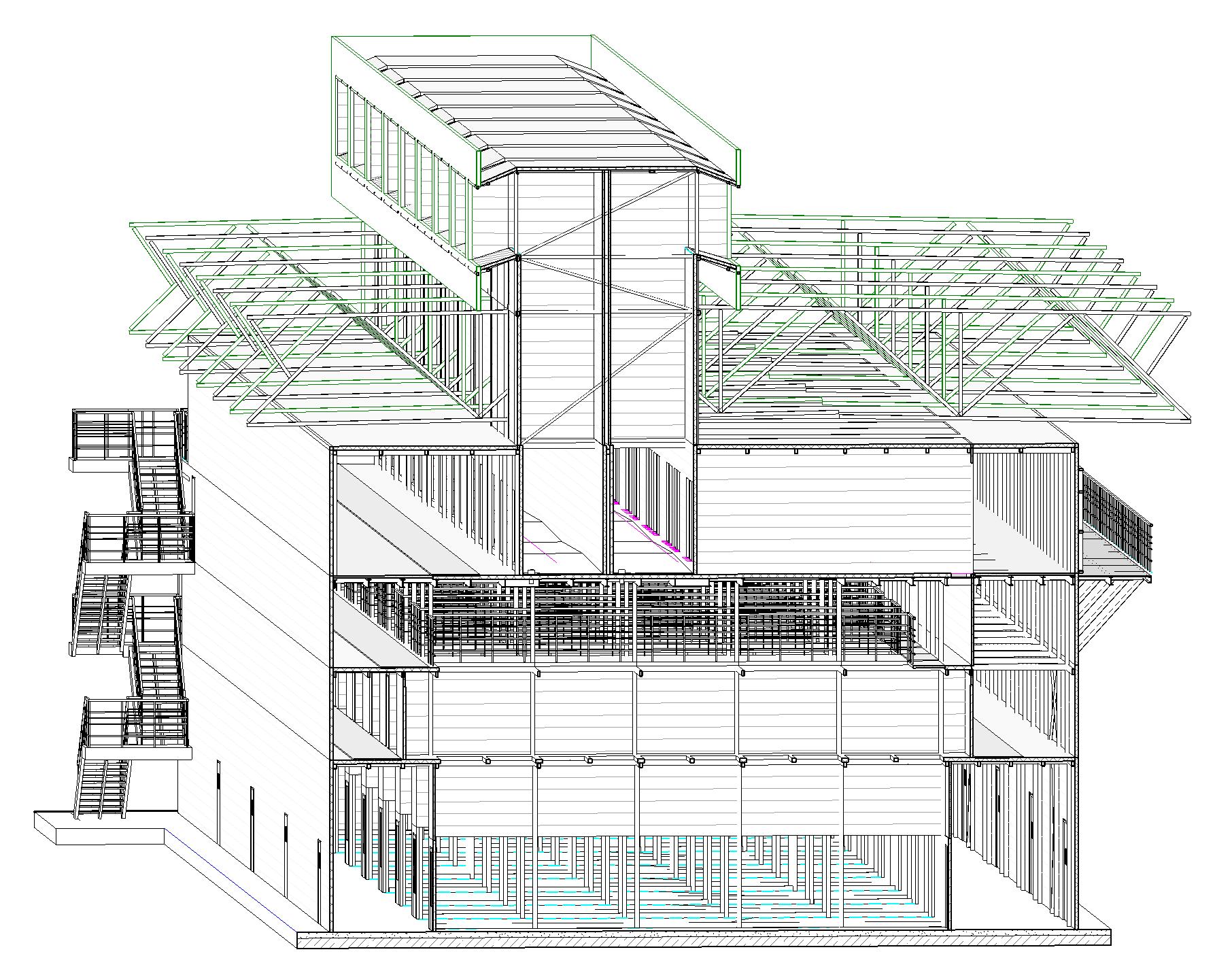

Здание кластера, согласно технологического задания имеет 4 уровня. На первом этаже располагаются помещение серверных стоек и помещения электрощитовых.  На втором этаже  ( на отметке  +4,300) располагается бассейн холодного воздуха .  На третьем этаже  ( на отметке +6,600) располагается бассейн горячего воздуха .  На четвертом этаже располагается технический этаж и выход в шахты воздуховодов.

На отметке +4,300 в бассейне холодного воздуха расположены шахты выброса горячего воздуха из « горячих » коридоров серверного помещения.  Для обслуживания клапанов, перекрывающих поток горячего воздуха из горячих коридоров по шахтам в бассейн горячего воздуха, предусмотрены площадки обслуживания, доступ к которым осуществляется из бассейна холодного воздуха .  Для обеспечения подачи холодного воздуха в серверное помещение, большая часть пола бассейна холодного воздуха представляет собой воздухопрозрачный решетчатый настил, по которому может ходить обслуживающий персонал .  Разделение горячих и холодных объемов воздуха в бассейнах на втором и третьем этаже здания типового кластера осуществляется перегородками, выполненными из сэндвич-панелей .

Проект выполнен в BIM (Revit+Tekla).
