Общая площадь – 9528 м2, в том числе пристройка 105,4 м2
Годы проектирования – 2024
ГИП – Нехаев Алексей
ГАП – Родионова Ирина
Главспец ТХ – Горбацевич Андрей
Адрес объекта - 53.592757, 24.746713
Реконструкция главного производственного корпуса Щучинского филиала ОАО «Молочный Мир»
Щучинский филиал ОАО «Молочный Мир»
Сегодня Щучинский филиал ОАО "Молочный Мир" занимает площадь 6,6542 га.
Производственная мощность - переработка более 450 тонн молока в сутки.
Численность работающих на предприятии – более 600 человек.

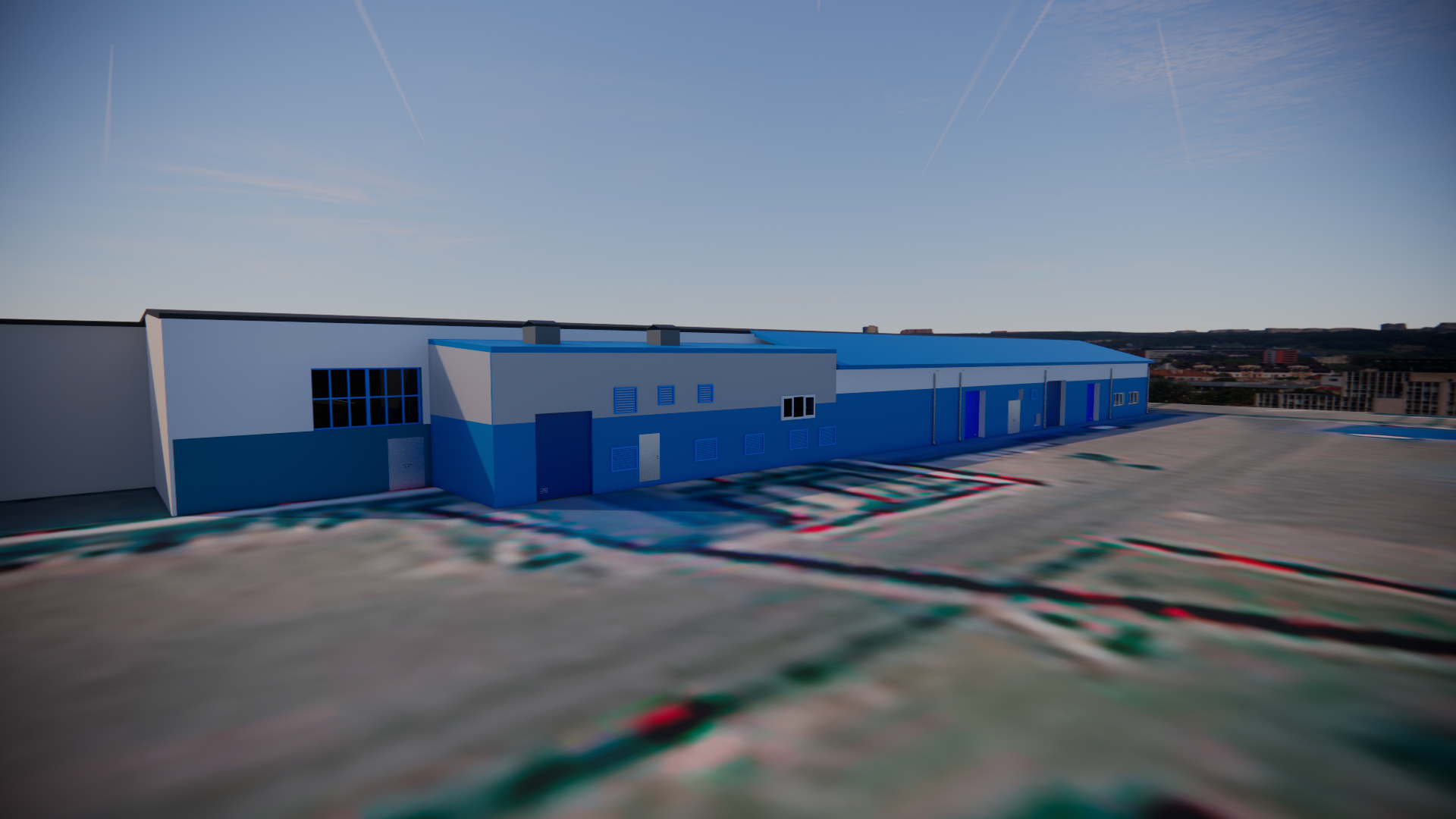

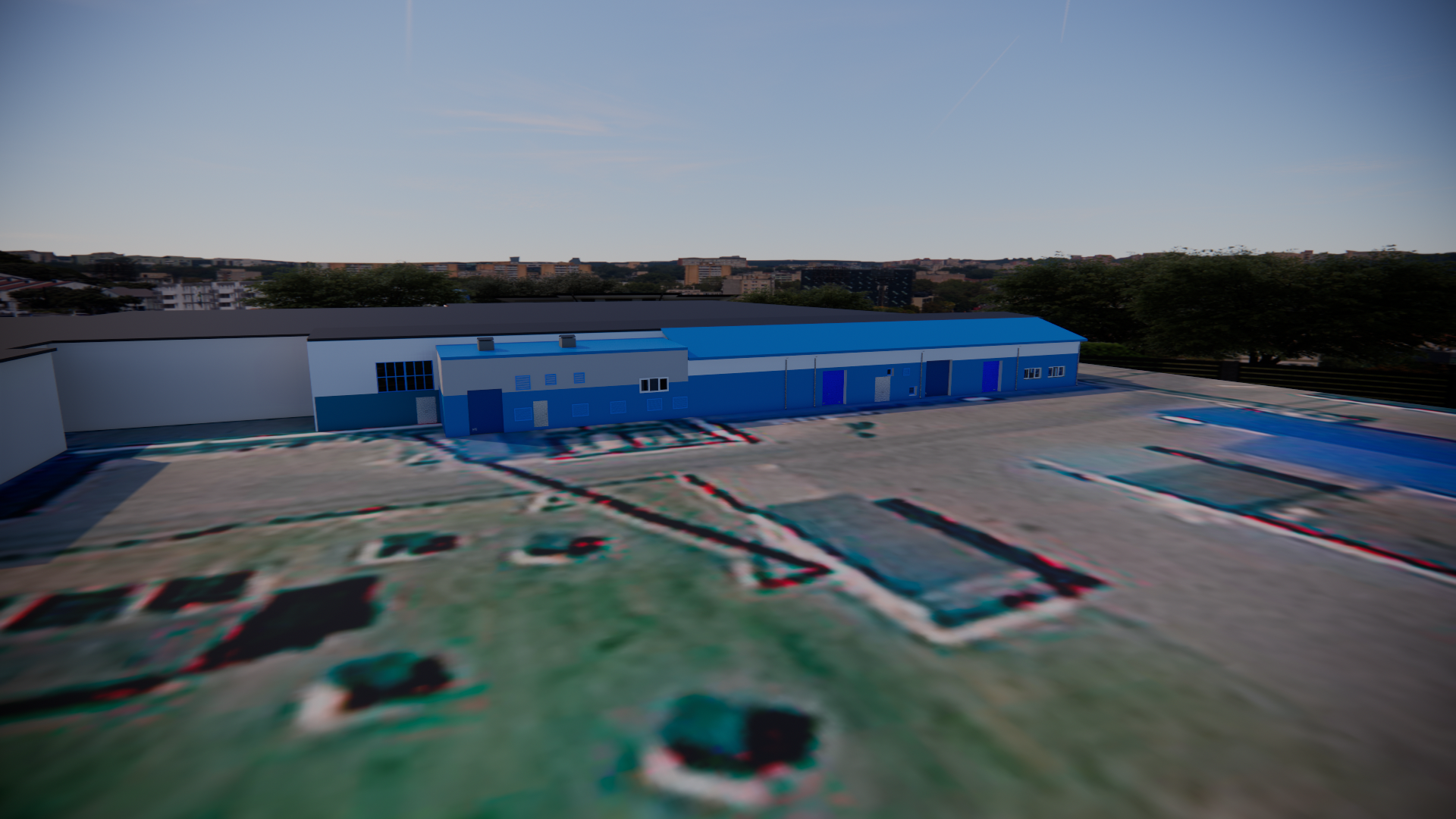

Проектом реконструкции главного производственного корпуса Щучинского филиала ОАО «Молочный Мир» является проектирование пристройки к основному корпусу здания, для размещения в ней воздушной компрессорной с предварительным демонтажом существующих построек на территории будущей застройки, а так же перенос существующего оборудования (ресивера для сжатого воздуха вместе с его технологическими металлоконструкциями для обслуживания) на новую проектную площадку.
Габариты пристройки приняты с учетом размещения требуемого инженерного оборудования, планировки существующего корпуса и прокладки сетей на участке застройки.
Помещение прямоугольное размер в осях 18,0х6,6м; отметка низа конструкций +5,000. Отметка верха парапета + 6,850.
Конструктивная схема пристройки - однопролетный металлический каркас из металлических колонн сечения из прокатного колонного двутавра 20К1, жёстко опертых на монолитные железобетонные столбчатые фундаменты с главными балками из прокатного двутавра 20Б1, жёстко соединённых с металлическими колоннами.
Здание теплое за счет избыточных тепловыделений.
Технологическое оборудование воздушной компрессорной работает в автоматическом режиме - постоянных рабочих мест нет. Выход организован непосредственно на улицу.
На предприятии есть действующая воздушная компрессорная с установленными в ней компрессорами, а также выполнена сеть трубопроводов для подачи сжатого воздуха давлением до 10 бар ко всем потребителям. Для данной системы дополнительно на территории за сетчатым ограждение установлен ресивер объемом 10 м3 для накопления сжатого воздуха с металлической площадкой для его обслуживания.
Реконструкцией предусматриваются следующие мероприятия:
- строительство нового помещения компрессорной,
- перенос в новую компрессорную действующих компрессоров с последующим их подключением к существующей сети трубопроводов для сжатого воздуха давлением 10 бар
- перенос существующего ресивера объемом 10 м3 с установкой его в непосредственной близости от строящейся компрессорной
- установка нового компрессора для выработки сжатого воздуха 10 бар с повышенным классом чистоты по твердым частицам с последующим подключением в отдельную существующую сеть трубопроводов №2
- установка новых компрессоров, ресиверов и осушителей для выработки сжатого воздуха давлением 40 бар, необходимого для работы технологического оборудования цеха выдува ПЭТ бутылок
- подвод всех необходимых инженерных коммуникаций для работы оборудования компрессорной
