Проектирование вентиляции

От качества и функциональности систем вентиляции зависит уровень комфорта и работоспособности человека, а их экономичность позволяет значительно сократить затраты. Чтобы установка дорогостоящего оборудования оправдала ожидания, необходимо доверить проектирование системы вентиляции здания специализированной компании «Инер Строй».



Составление проекта систем кондиционирования и вентиляции

Эффективная и оптимизированная под уменьшение энергозатрат система кондиционирования жилых зданий и промышленных сооружений закладывается на стадии проекта. Для этого:

• Определяются параметры воздухообмена для каждого отдельного помещения.
• Вычисляются основные цели и задачи. В том числе указывается планировка помещений, желаемые показатели температурного режима и уровня влажности (если они отличаются от общепринятых и стандартных норм), оговариваются специальные режимы для локальных зон здания.
• Фиксируются основные показатели в отношении воздуховодов на каждом этаже в случае, если это имеет значение для расстановки оборудования, сохранения желаемого интерьера и т. п.

Все эти вопросы регулируются СНиП от 2003 года, в котором указываются данные для разных типов внутренних помещений, базирующиеся на показателях объема воздушных масс, который должен сменяться ежечасно. Например, в жилье и офисах должен сменяться тройной объем, а в санузлах — 25-кратный объем воздуха за час. Кроме того, наиболее опасные зоны требуют увеличения этого показателя до 50-кратного значения. Отметим, что нормативные требования в рекомендательном порядке говорят о том, что указанные показатели желательно превышать, чтобы оставался «положительный зазор» между стандартными требованиями и реальной мощностью кондиционирования.

В целом любое проектирование и расчет вентиляции и кондиционирования представляет собой выбор оптимальной схемы воздухообмена, при котором определяются основные параметры системы. В том числе специалистами учитывается расположение каналов, устройств, нагнетающих воздух, приборов управления, естественный приток и отток воздуха.



Этапы проектирования систем вентилирования

Определение объема воздушных масс, которые будут поступать в то или иное помещение, осуществляется на основе габаритов и местоположения воздуховодов. Далее выбирается вариант подачи воздушных масс (нижний, верхний, смешивание, вытеснение воздуха). Затем указываются помещения или части помещений с особыми требованиями (на основе ТЗ). Например, зоны, где необходимо уделить большое внимание пылесбору, где необходима аспирация или принудительная вентиляция.

После выбора базовых средств вентилирования рассчитывается оптимальный объем подаваемых воздушных масс, исходя из чего, выбирается сечение воздуховодов. Данная процедура производится по определенной формуле с привлечением специального программного обеспечения, которое также определяет мощность и количество вентиляторов.

Последний этап — расчет звукового давления воздушного потока, который ограничен в соответствии со СНиП не более чем 70 дБА. В то же время громкость потока аварийной вентиляции может достигать 110 дБА, а максимально допустимое звуковое давление, встречающееся периодически, может достигать 125 дБА.

По результатам произведенных расчетов составляются чертежи, специалисты завершают проектирование и монтаж вентиляции.



Состав проектной документации

Состав документации, на основании которой осуществляется проектирование вентиляции, определяется действующим СНиП. Для создания проекта необходимы следующие данные и документы:

• информация о климатических и метеоусловиях;
• информация об источниках систем отопления (если таковая имеется) и характеристиках наружного воздуха;
• указание вариантов конструктивных решений при прокладке воздуховодов;
• информация о защите путепроводов от агрессивного воздействия окружающей среды;
• данные о тепловых нагрузках на систему вентилирования;
• обоснование применения того или иного оборудования вентилирования воздуха;
• данные о работоспособности системы в условиях экстремальной нагрузки;
• информация об управлении системой вентилирования;
• параметры компонентов системы, которые могут выделять или выделяют вредные вещества;
• обоснование выбора той или иной системы очистки от запыленности и загазованности (для индустриальных систем);
• список мер для гарантии работы системы в условиях, близких к экстремальным (если такая необходимость присутствует).

Данные параметры составляют текстовую часть документации. В графическую часть входят следующие чертежи и схемы:

• принципиальная схема вентилирования (и, при наличии — кондиционирования);
• схемы паропровода, хладоснабжения и отопления (при их наличии).

В зависимости от того, насколько сложным будет проектирование вентиляции, цена проекта может находиться на нижних или верхних значениях. Подробнее об этом вам расскажут специалисты. Поскольку нет двух абсолютно идентичных систем вентилирования, и при расчетах сметы учитываются разные параметры. Задать вопросы вы можете прямо сейчас.



Выполненные
проекты

Основное оборудование вентиляции

В состав систем вентилирования входят:

• компоненты, предназначенные для создания потоков воздушных масс. В том числе вентиляторы, различные типы вентиляционных установок, воздушные завесы и т.п.;
• устройства, отвечающие за обработку воздуха внутри системы. В том числе охладители и нагреватели воздуха, фильтры, увлажнители.
• устройства, предназначенные для распределения воздушных потоков в системе. В том числе диафрагмы, клапаны, воздуховоды, распределители типа решеток и т.п.



Средства контроля и управления

В процессе эксплуатации систем вентиляции и кондиционирования могут возникать сбои, вызванные различными причинами, как внешними, так и внутренними. Соответственно, промышленные системы должны контролироваться и регулярно проверяться на качество работы. При появлении каких-либо отклонений следует произвести диагностику, выявить причину нарушений и устранить ее.

Обычно для наблюдения за качеством работы привлекается сотрудник, который действует на основе показаний пульта управления. В стандартном варианте измеряются температура, уровень подвижности и влажности воздуха. Кроме того, регулярно проверяются работа вентиляторов и иного оборудования, а также их техническое состояние. От того, насколько грамотно создана система контроля и управления, зависит качество и надежность вентилирования и кондиционирования воздуха.

Почему стоит заказать проект вентиляции именно у нас

Компания «Инер Строй» работает на рынке много лет и за это время выполнила большое количество крупных и ответственных заказов. В нашем активе — безопасное укрытие Чернобыльской АЭС, завод французского производителя косметических средств L’Oréal в России, а также зерновые терминалы, производственные линии, торговые центры, логистические и жилые комплексы.

К вашим услугам — квалифицированный персонал, имеющий в своем распоряжении актуальное программное обеспечение, современное компьютерное оборудование и прочие средства для проектирования и монтажа систем вентиляции. Мы работаем строго в указанных контрактом рамках, выполняем поставленные задачи в установленный срок и гарантируем 100% технической отдачи от всех разработанных нами систем.

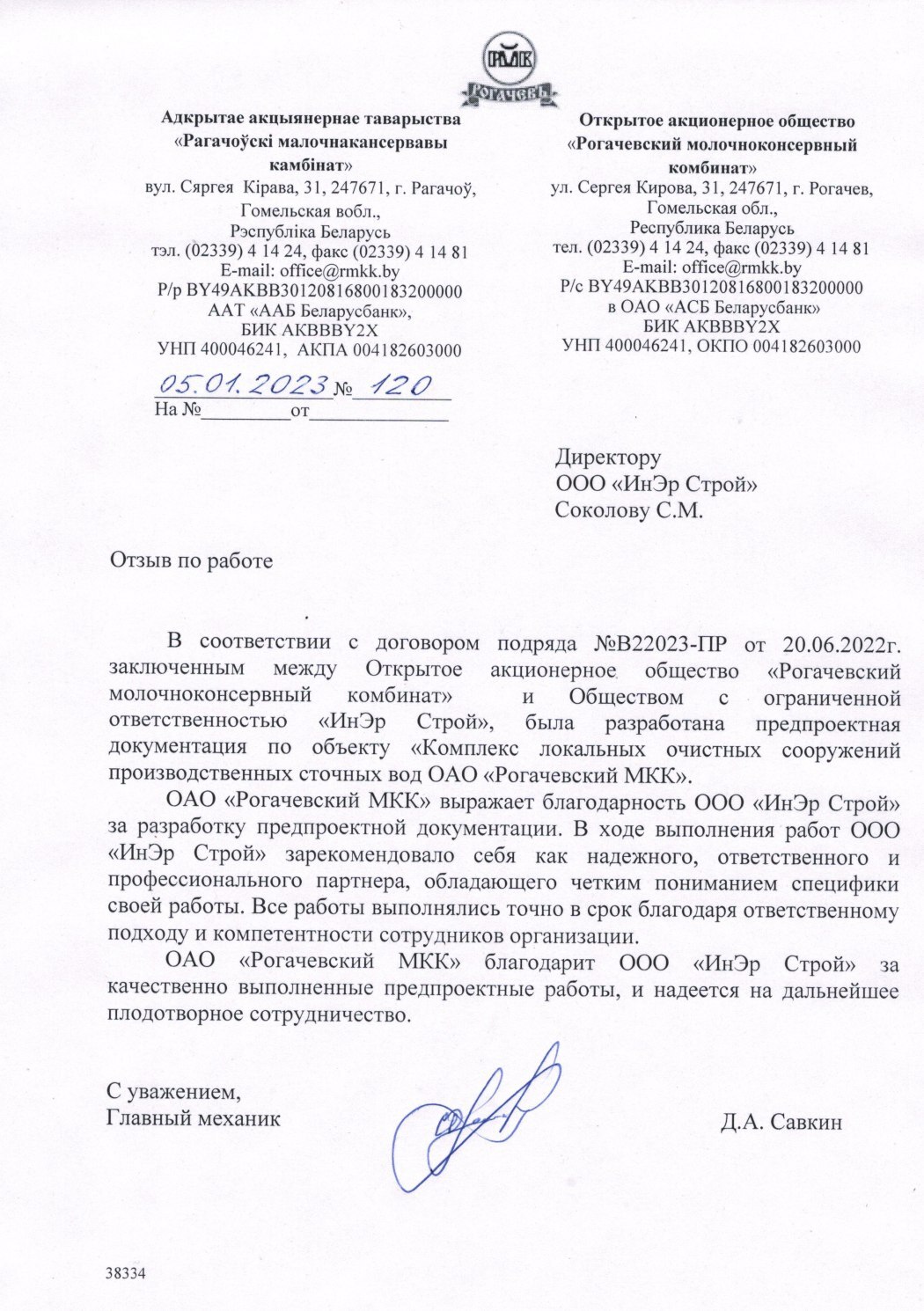

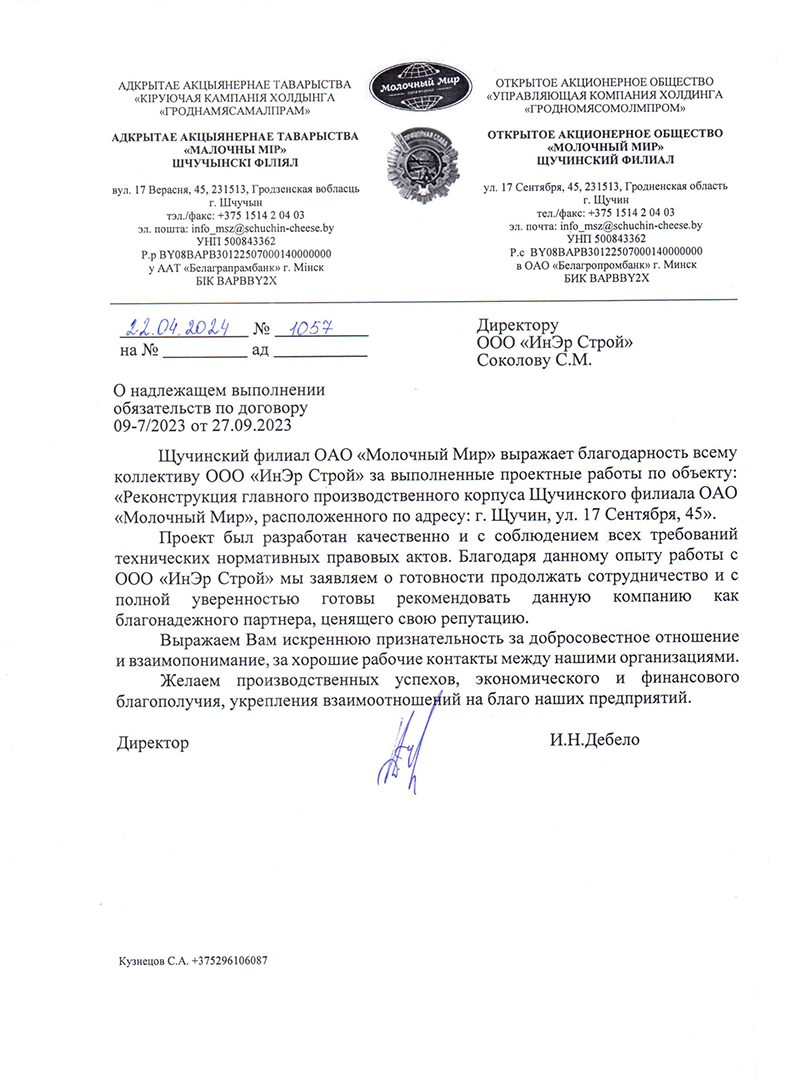

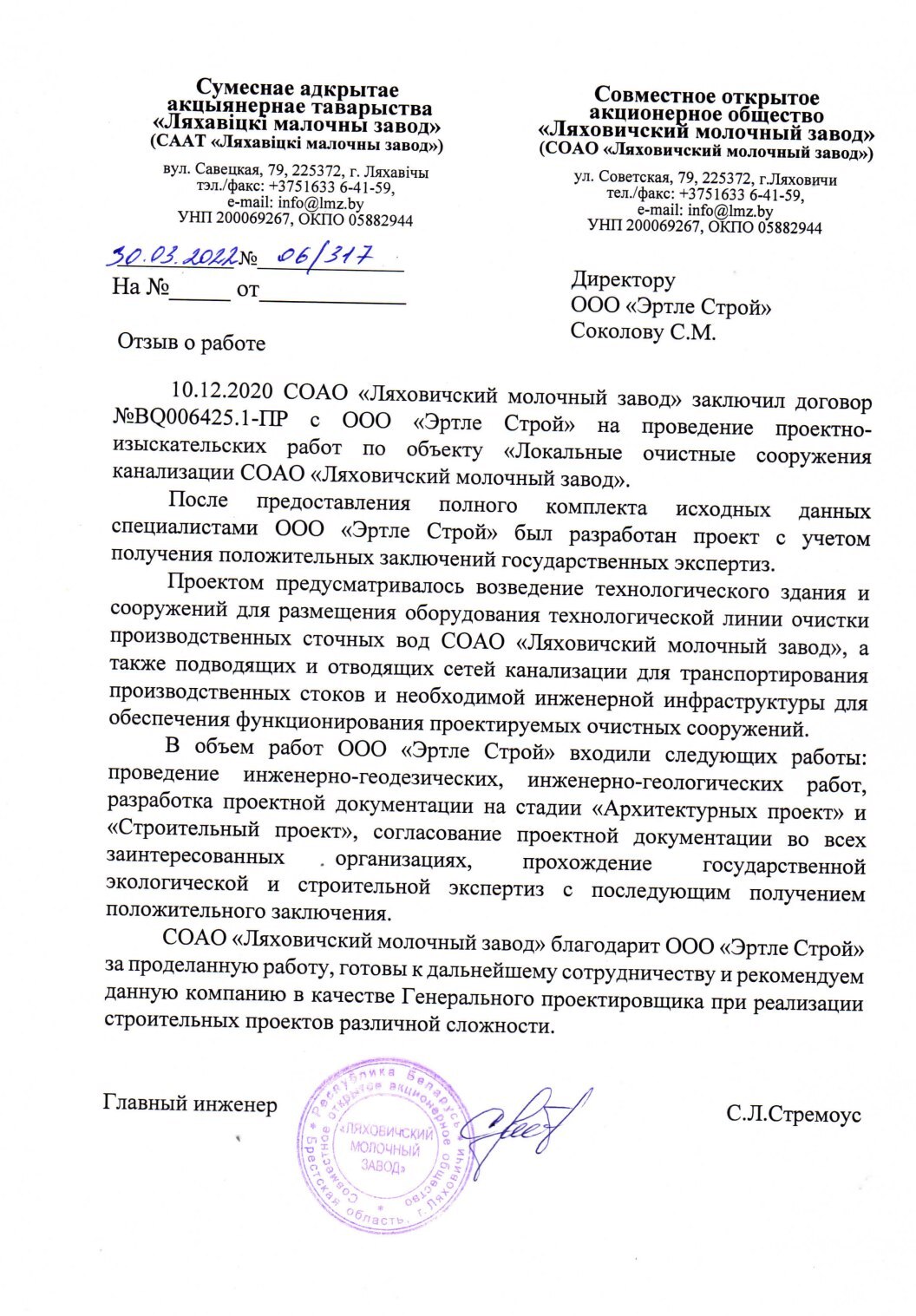

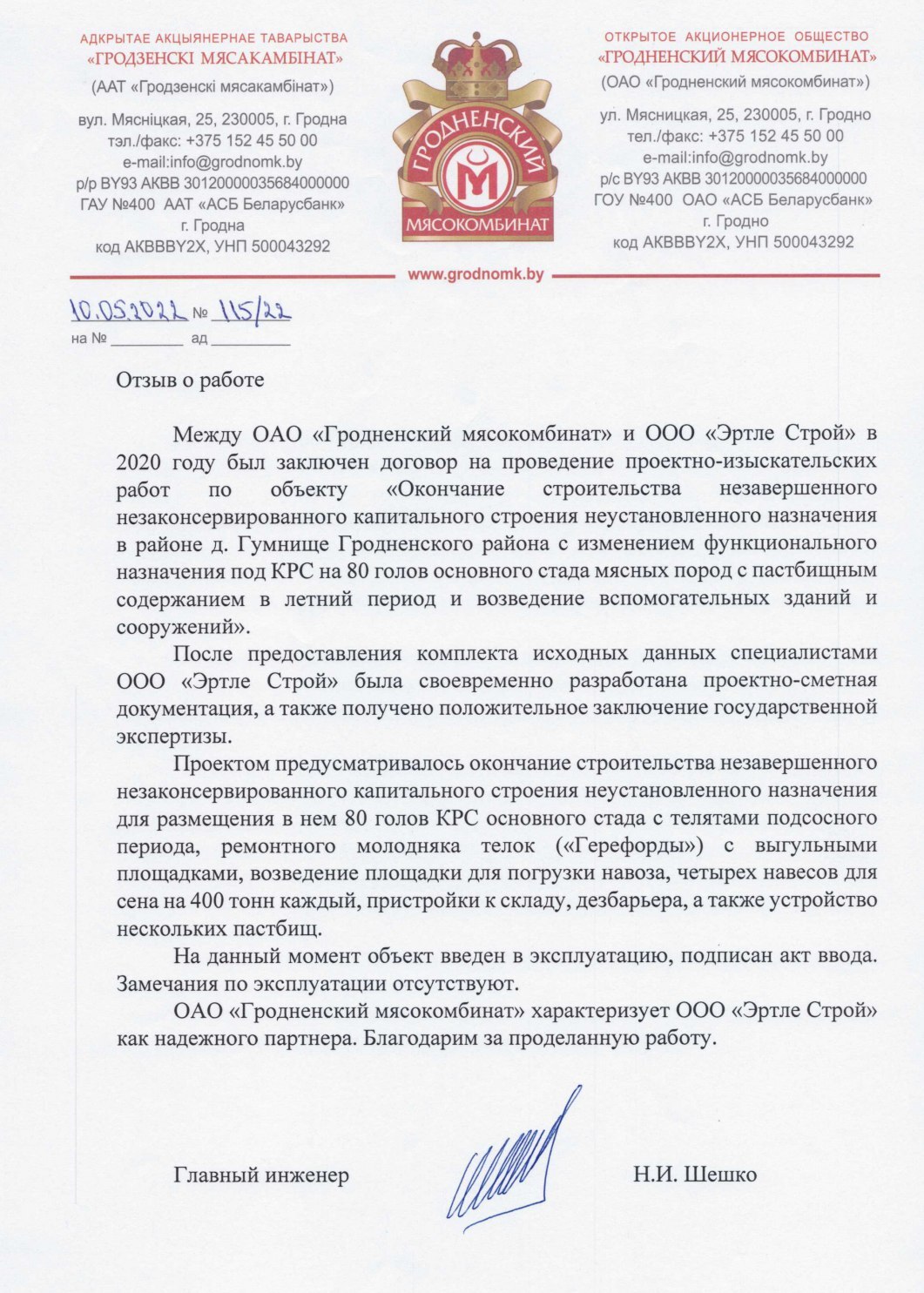

Что клиенты
